Features
 자동에어세척 시스템 |  다단필터구조 |  필터차압계 |
|---|---|---|
 작업장 대기질 개선 및 직업병 예방 |  오일미스트로 인한 악영향 제거 |  작업장 대기질 개선 |
1st stage demist filter, 2nd stage glass filter with washable function / 3rd stage non-woven fabric filter replaced once a year

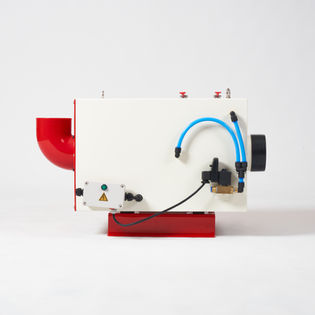

Automatic air cleaning system
Type equipped with an automatic oil mist air cleaning system
Pneumatic pressure is injected from air nozzles connected to the primary and secondary filters and the turbofan.
It cleans contaminated oil and sludge inside the dust collector in real time.
Type equipped with an automatic oil mist air cleaning system
Pneumatic pressure is injected from air nozzles connected to the primary and secondary filters and the turbofan.
It cleans contaminated oil and sludge inside the dust collector in real time.
SPECIFICATIONS
MODEL | 전원 (V) | 모터 (KW) | 운전전류 (A) | 풍량 (㎥/min) | 정압 (mmAq) | 무게 (KG) |
CUBE-07 CUBE-07A | 3Phase 220V 380V 440V (50/60Hz) | 0.4 | 1.7/1.0/0.8 | 7 | 90 | 37 |
CUBE-12 CUBE-12A | 0.75 | 3.5/2.0/1.6 | 12 | 120 | 40 | |
CUBE-25 CUBE-25A | 1.5 | 6.5/3.7/3.3 | 25 | 170 | 52 | |
CUBE-30 CUBE-30A | 2.2 | 8.5/4.9/4.2 | 30 | 180 | 56 |
* 애프터필터 장착시 풍량이 약 8% 정도 감소합니다.
* 위 사양은 60Hz 기준이며, 50Hz 적용시 풍량이 약 20% 감소합니다.
DIMENSIONS
MODEL | A | B | C | D | E | F |
CUBE-07 CUBE-07A | 770 | 450 | 390 | 300 | 260 | 100 |
CUBE-12 CUBE-12A | 770 | 450 | 390 | 300 | 260 | 125 |
CUBE-25 CUBE-25A | 900 | 540 | 480 | 400 | 300 | 150 |
CUBE-30 CUBE-30A | 900 | 540 | 480 | 400 | 300 | 150 |
AFTER FILTER
MODEL | YMC-300 | YMC-350 | YMC-400 | YMC-420 |
D | Ø380 | Ø380 | Ø380 | Ø380 |
H | 300 | 300 | 300 | 300 |
흄 애프터필터
가공중에 발생되는 FUME 제거용 필터
집진기 배출부 장착/ 흄 제거
표준 애프터필터
1차·2차 필터를 통과한 후 남아있는
입자를 추가로 여과하는 보조 필터
